偏硼酸锂

中文名称：偏硼酸锂

英文名称：Lithium metaborate

别名：偏硼酸锂,无水;

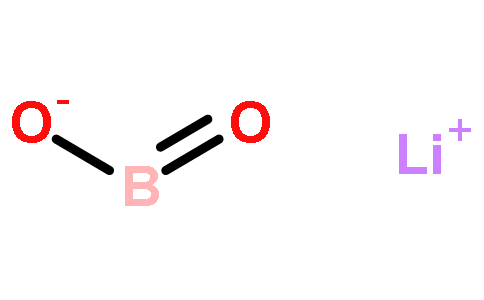

分子式: BLiO2



分子量: 49.75

CAS编号：13453-69-5

质检信息

质检项目        指标值

含量，％        ≥99.0

硝酸盐(NO3)，％ ≤0.005

水不溶物,％ ≤0.02

铁(Fe),％ ≤0.002

碳酸盐(CO3) 合格

重金属(以Pb计),％≤0.002

钙(Ca),％ ≤0.02

氯化物(Cl)，％ ≤0.005

硫酸盐(SO4)，％ ≤0.02

产品用途

偏硼酸锂用作制药工业；耐酸性搪瓷的制备。用作X射线荧光分析制备玻璃体的熔剂，推荐和四硼酸锂混合熔融氧化铝、氧化硅、五氧化二磷、硫化物等试样。 99%用作玻璃或陶瓷生产行业的熔剂。 99.9%用作生产锂基润滑脂的添加剂。

偏硼酸锂是一种熔融制样的助熔剂，适用于波长色散XRF荧光光谱仪、AA原子吸收和ICP等制样。偏硼酸锂的空间群是P21/c，即属于单斜晶系。晶胞参数为a=5.85(8)Å， b=4.35(7)Å，c=6.46(6)Å，β=115.1(5)°， Z = 4。

熔融状的偏硼酸锂，可完全分解钨钼矿石。将Li2B4O7与偏硼酸锂以一比四混合。此溶液可溶解硅酸铝、碳化硅、碳化硼 等。或将Li2B4O7与偏硼酸锂以一比一混合，即可溶解铬矿。此外，偏硼酸锂可用作光谱缓冲剂，以减少在光谱分析时的干扰，且不会造成光散射。偏硼酸锂也可帮助X射线萤光光谱仪作不同化合物的分析。

加入偏硼酸锂后的溶液会含高盐量，增加光谱仪背景信号，导致如ICP-OES的灵敏度下降，侦测极限上升，所以误差更大。

化学性质

偏硼酸锂是一种熔融制样的助熔剂，为白色晶体粉末，具吸湿性。溶于水。具刺激性。熔点845℃，相 对密度1.39741.7。溶于水。1200℃以上开始分解。生成氧化锂。其八水合物为无色三方晶系晶体，熔点47℃，相对 密度1.3814.9。

制备方法

1.制备偏硼酸锂晶体可采用助溶剂法。先将硼化合物和锂化合物混合，加入助熔剂。平缓地把溶液升温至温度600°C，然后冷却，结晶后获得偏硼酸锂的晶种。再次把溶液加热，并放置晶种于溶液重新溶化。最后混合物达室温制成大偏硼酸锂晶体。例如：Li2O + B2O3 = 2 LiBO2或LiOH + H3BO3 = LiBO2 + 2 H2O

2.可由化学计量的氢氧化锂或碳酸锂与硼酸共熔融制取。

3.先将氢氧化锂溶于沸水，过滤除去杂质；再将稍少于理论反应量的硼酸提纯后慢慢加入热的氢氧化锂溶液中，沉降使溶液冷却结晶，制得偏硼酸锂湿料，再经低温一次烘干、破碎、高温二次烘干等步骤得无水偏硼酸锂成品。

产品信息
[重量]	500g
[颜色]	白色
危险性类别
[危险性类别]	非危化品
