在气相色谱分析中,样品中的不同组分在气液色谱固定相上的分离是依据不同组分在固定液上分配系数的差别。分配系数的定义为:
Kp=cL/cG
在一定柱温和色谱柱的平均压力下,cL和cG分别为样品组分在单位体积固定液和单位体积流动相(载气)中的浓度(摩尔/升)。在气固色谱中,样品中不同组分的分离是依据其在固体吸附剂上吸附系数的差别。吸附系数的定义为:
KA=m/VW
在一定柱温和色谱柱的平均压力下,m表示每平方厘米吸附剂吸附组分的量(克/平方厘米),VW表示每毫升流动相中所含组分的量(克/毫升)。
KP或KA表达了被分离组分达到分配平衡或吸附平衡时,其在固定相和流动相的分布情况。样品组分在色谱柱中进行分离后,由记录仪记录的每个色谱峰的流出时间和形状以及相邻峰间的距离。这些反映了在柱中进行的热力学平衡过程和各种动力学因素的综合影响。
为了阐述色谱峰形的变化及影响色谱峰形扩张的各种因素,下面简单介绍气液色谱中的塔板理论和速率理论。
塔板理论是由热力学的气、液相平衡来研究色谱峰形的变化,由样品组分在气、液两相分配系数的差别,解释了不同组分在色谱柱中获得分离的原因。为了阐述样品在色谱柱中分离效率的高低,沿用了在化学工程中描述精馏塔分离效率的塔板概念。提出了用高斯分布曲线方程式来描述色谱峰的峰形,提出了计算理论塔板数和理论塔板高度的方法。至今这种描述色谱柱效率的方法已得到普遍的应用。
在塔板理论中,色谱峰的流出曲线方程式可表示为:
式中 n——色谱柱的理论塔板数;
W——进样总量;
VR——样品的保留体积(VR=tr·F0,tr为保留时间,F0为载气流速);
c——样品在柱中流出的载气体积为V时的浓度。
当V=VR时,可导出色谱峰流出浓度的极大值:
c(max)=√n·W/(√2π·VR)
由此式可看出,当进样量W和色谱柱的理论塔板数一定时,保留体积VR值小的组分(即先从柱中流出的分配系数小的组分),其色谱峰形高而窄,VR大的组分(即后从社中流出的分配系数大的组分)其色谱峰形矮而宽。
由塔板理论可导出计算理论塔板数n的公式:
n=5.54(tr/Wh)2=16(tr/Wb)2
式中 tr——组分的保留时间;
Wh——半峰高处的峰宽;
Wb——峰底宽度。
当已知色谱柱长L时,可计算每块理论塔板的高度H:
H=L/n
速率理论是从动力学观点出发,根据基本的实验事实研究各种操作条件(载气的性质及流速,固定液的液膜厚度、担体颗粒的直径、色谱柱填充的均匀程度等)对理论塔板高度的影响,从而解释在色谱柱中色谱峰形扩张的原因。其可用范底姆特(Van Deemter)方程式表示:
H=A+B/u+Cu
式中A为涡流扩散项,其与所用担体的直径及色谱柱填充的均匀程度有关。B/u为分子扩散项,其与溶质在载气中的扩散系数、担体的阻碍作用及载气的平均线速(u=L/tr°,L为柱长,tr°为死时间)有关。cu为传质阻力项,其与溶质在固定液相的扩散系数、固定液的液膜厚度、溶质的分配系数、载气的平均线速有关。

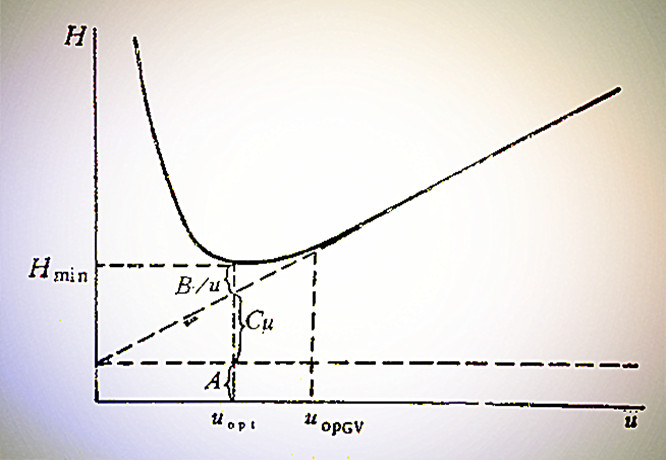

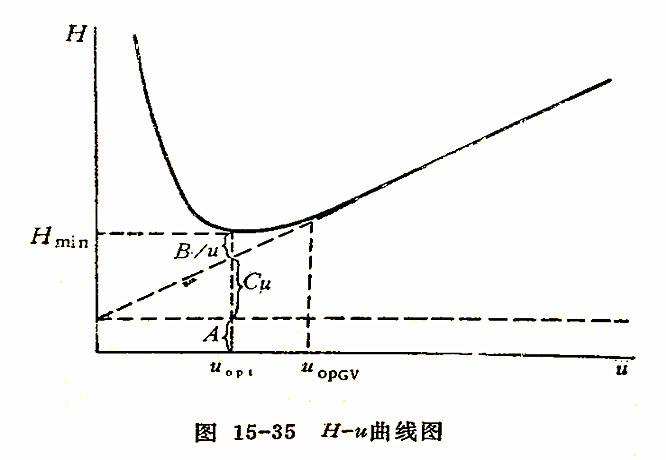

当将H对u作图(图15-35),可给出一条曲线,其有一最低点,此点对应载气的最佳线速uopt,在最佳线速下对应色谱柱的最低理论塔板高度Hmin,即在此最佳线速下操作可获得最高柱效。
依据范底姆特方程式可计算uopt和Hmin:
uopt=√(B/C)
Hmin=A+2√(B·C)
由图15-35可看出:
当u<uopt时,分子护散项B/u对板高H起主要作用,即载气线速愈小,板高H增加愈快,柱效愈低。
当u>uopt时,传质阻力项Cu对板高H起主要作用,即载气线速增大,板高H也增大,柱效降低,但其变化较缓慢。
当u=uopt时,分子扩散项和传质阻力项对板高H的影响最低,此时柱效最高。但此时的分析速度较慢。在实际分析时,可在最佳实用线速uopGV下操作,此时板高H约比Hmin增大10%,虽然损失了柱效,但加快了分析速度。
显然在上述三种情况下,涡流扩散项A总是对板高H起作用。
