Dc001黑色金属粉末油污清洗剂

[英文名] cleaning agent for ferrous metal powder oil

[别名]粉末清洗剂;油污清洗剂

[组成]该黑色金属粉末油污清洗剂是以 Na₂CO₃、Na₂SiO₃、 净洗剂TX-10、正丁醇、水复配而成。

[产品特点]一般采用该清洗剂可洗净纳米级粉末表面的油污，且清洗效果好。

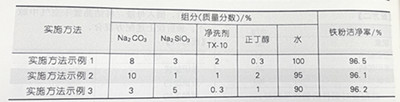

[产品配方]

[制法]原料取自冷轧薄板厂磁过滤后的产物，先经过离心分离预处理，去掉大部分油污。将清洗剂的各组分按配方比例，搅拌均匀。用配好的清洗剂洗涤经过离心分离预处理后的原料，在75°C洗涤3次，机械搅拌，每次洗涤时间依次为125min、 35min、35min。 之后再用清水漂洗4次，每次机械搅拌10min。每次洗涤和漂洗过后都用离心沉降的方法将铁粉和液体分离。最后将得到的铁粉低温烘干，检测铁粉的洁净率达96%。

洁净率=1-铁粉的水含量-铁粉的油含量

            一一一一一一一一一一一一一一X100%

                         1-铁粉的水含量

[主要用途]基本适用于黑色金属制品及其材料做到安全、工艺简单，便于掌握各类材料与特能。

[应用特点]本法特点在于浸涂后，即用纸包装防锈;与防锈油相比较，不需加热，在室温就可涂覆，故方便、安全、工艺简单，便于掌握。

[安全性]由于纳米级粉末为水基溶液，基本无不良影响，对人体皮肤无刺激，使用安全可靠，工作环境干净无油雾。

DC002黑色金属气相缓蚀剂

[英文名] ferrous metal gas phase corro- sion inhibitor

[别名]气相缓蚀剂

[组成]该清洗剂主要由特种非离子表面活性剂、超低泡两性表面活性剂和螯合剂水等组成。

[产品特点]气相缓蚀剂也称挥发性缓蚀剂，是一种不需与金属接触，能自动不断挥发，慢慢地充满包装内的空间，甚至于空隙或小缝中，而起到保护作用的防锈材料。用气相缓蚀剂封存部件，一般3~5年不需拆换包装，有的可以封存10年以上不致锈蚀。

[配方一]

[配方二]

此配方对钢件防锈效果较好。

[配方三]

 将明胶加蒸馏水(1:5)膨胀12h,然后加温至80~85°C，直至全部溶解为止。此外，防霉剂另加500mL乙醇溶解并加于胶料中，尿素和亚硝酸钠于60°C溶解后，与上述溶液混合，搅匀，即可使用。此种气相防锈材料的特点是取材容易，价格便宜。

[配方四]

用于混合型气相缓蚀剂的水溶液(30%~40%)喷于储存的钢棒、钢板表面，可保持3个月不锈。

[配方五]

苯甲酸铵制备，在20%~25%的氨水中，加苯甲酸搅拌至溶解，此后再加热至沸，注入少量氨水使析出结晶物重新溶解，然后冷却至0°C左右。苯甲酸铵结晶析出后，倒入母液，将结晶置于空气中晾干。最后按上述配方混合。

[配方六]

将称好的亚硝酸钠和碳酸氢钠用全部水量的3/5溶解，并用纱布过滤;另将余量的2/5水溶解苯甲酸铵，并加入甘油。上述像凉粉的溶液晾至室温后，冷却、搅拌均匀,，盖严备用。

本法特点在于浸涂后，即用纸包装防锈;与防锈油相比较，不需加热，在室温就可涂覆，故方便、安全忠工艺简单，便于掌握。

[配方七]

本混合型气相缓蚀剂对45钢、钢发蓝件效果较好。

[配方八]

将苯甲酸钠溶在蒸馏水中，然后加入三乙醇胺，再于混合液中通二氧化碳，直到溶解达到饱和为止，溶液呈黄色或橙黄色。作防锈纸时，纸上气相缓蚀剂含量 60~ 80g/m²

[性能指标]不同配方的铁粉洁净率结果见下表。

[主要用途]黑色金属气相缓蚀剂主要是一些胺类物质，在使用时放出氨或有机胺阳离子防锈，而对有色金属，这些胺没有防锈效果。

[应用特点]对于轴承钢、高速钢、低碳钢、铸铁和表面氰化、磷化、氧化及掺碳的零件有防锈效果。轴承大量使用这种气相缓蚀剂以及用它浸涂的气相防锈纸。

[安全性]由于为水基溶液， 基本无不良影响，对人体皮肤无刺激，使用安全可靠，工作环境干净无油雾。
