在林产化工生产过程中,任何一个主要的化学反应过程,都涉及到一系列的辅助过程。完成这些辅助过程,必须有相应的设备,这些设备在上述经典单元操作中未曾介绍,或介绍的深度不够,在这一节中将介绍这些辅助设备。
一、溶解设备

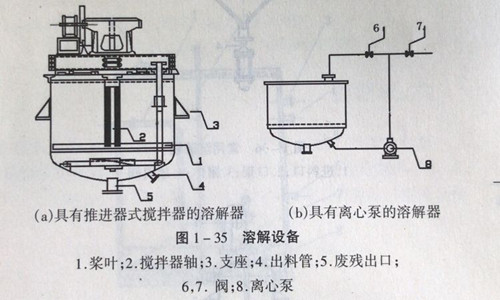

常用溶解设备如图1- 35所示。由于通常溶解过程中,溶液的温度越高,溶解速度越快,所以溶解器一般都附有加热装置和搅拌装置,或用泵加强物料的流动,加快物料的溶解。
二、 沉淀设备

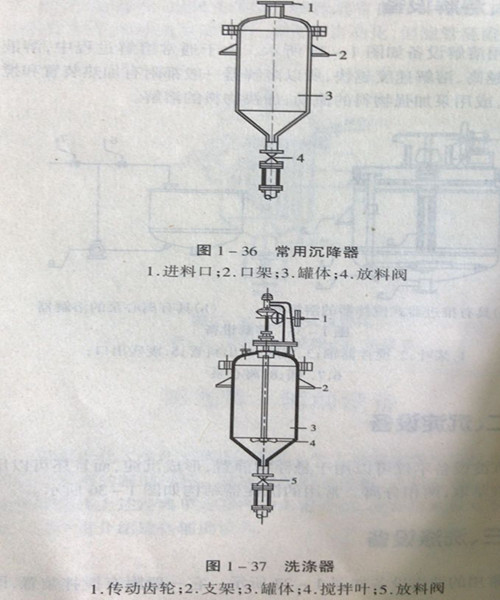

沉淀设备不仅可以用于悬浮物静置,形成沉淀,而且还可以用于溶液萃取,两相分离。常用的沉淀器结构如图1- 36所示。
三、洗涤设备
常用的洗涤设备如图1-37所示。它一般附有搅拌装置,既可以用于沉淀的洗涤,又可以用于简单的化学反应。
四、发酵罐

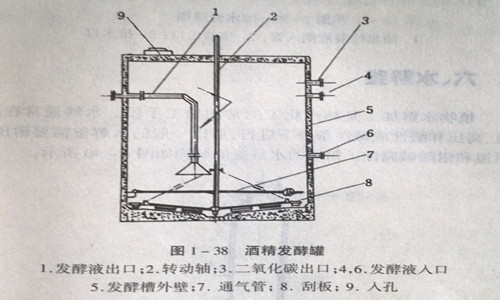

发酵罐一般用钢板或用其他材料焊接而成,内涂防腐材料,内装搅拌刮渣板,转速通常是0.15r/min。简单的发酵罐结构如图1-38所示。
五、油水分离器
当水和精油互不相溶,混在一起时,可用油水分离器进行分离。油水分离器的工作原理如图1- 39所示。油水分离器的大小应根据生产量进行设计,油与水在该设备中的停留时间不少于0.5h。
六、水解釜

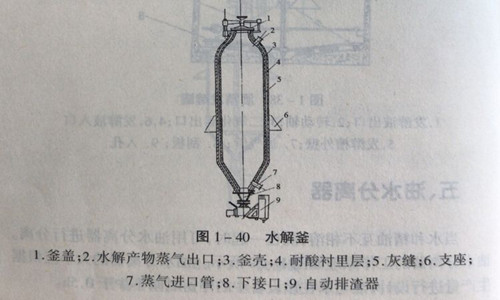

植物水解加工是林产化工的常用加工手段。水解通常在高温、高压和酸性或碱性条件下进行,所以一般的水解釜需要耐压、耐温和耐酸碱腐蚀。简单的水解釜的结构如图1- 40所示。
七、澄清器

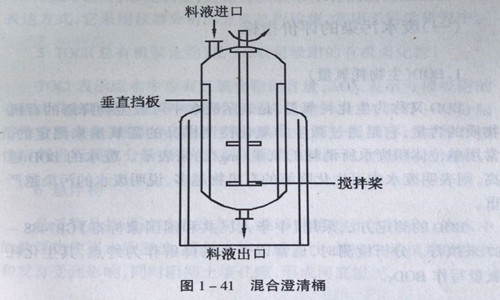

澄清器是为了将溶液中的杂质沉淀下来,得到澄清的溶液。所以澄清器的简体上部内壁周边装有水平溢流槽,并与溢流管相连,澄清液从该管中连续流出。澄清器的底部装有转动除渣耙,将残渣从卸料口排出。常用的澄清器结构如图1-41所示。
