可见紫外分光光度计有哪些？
实验室k / 2019-07-22
紫外分光光度计除具有紫外光源外，一般还备有可见光源，因此，具有可见-紫外检测功能。目前已出现将波长范围扩展到近红外区，成为多功能的检测仪器。
1.单光束可见-紫外分光光度计 这一类型的仪器有：上海分析仪器厂生产的751系列；天律光学仪器厂生产的WFD系列等。现以751型分光光度计作一简介，其结构示意图如图12-13。
751型分光光度计是用钨灯及氢弧灯分别作可见及紫外光源，以熔融石英棱镜作色散元件，用红敏光管及紫敏光管分别作可见及紫外区的检测器，产生的光电流通过高阻产生电压降，以电学补偿原理进行读数。
2.双光束可见-紫外分光光度计 这一类仪器多为自动记录式，现以上海第三分析仪器厂生产的730型作一简介。

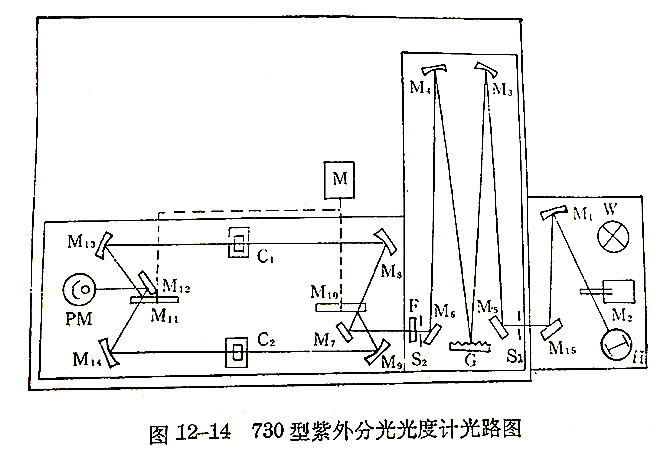

该仪器采用Gzerny-Turner式色散系统和对称式双光路结构，其光路图如图12-14所示。
仪器的主要技术性能及规格
光源：6V36W 钨丝灯；
QD4型氢弧灯。
结构型式：光栅，双光束。
记录器：外接Lz-3函数记录器或XWT-164台式记录器。
试样室尺寸：180mm(长)×115mm(宽)×110mm(高)。
重量：主机约35kg；电源约12kg。
电源：220V±10％，50～0.5Hz单相。
波长范围：195～850mm。
波长一次总误差：±0.75nm(包括重现性误差)。
波长重现性误差：0.5nm。
光度线性精度：±0.75％T(一次总误差)。
光度重现性：0.5％T。
极限分辨率：优于0.2nm。
杂散光：在220nm处＜1％。
光学系统
光源发出的连续辐射由(M2)光源切换镜选择后投入球面反射镜(M1)集光，经反射镜(M15)入单色器入射狭缝(S1)，经反射镜(M5)至准直镜(M3)变成平行光投向光栅G，衍射色散的光带由集光镜(M4)聚光，再经反射镜(M6)将光谱带成象于出射狭缝S2，并选出指定带宽的单色光，通过截止滤光片F进入光度计部分，光度计部分由对称的数块反射镜组成，当单色光由反射镜(M7)反射到旋转镜(M10)后，则依次将光束通过参比池和样品池，在经过与旋转镜(M10)同步的旋转镜(M11)后，两光束会合在反射镜(M12)上，然后射向光电倍增管(PM)。
.jpg "751型分光光度计结构示意图")
.jpg "730型紫外分光光度计光路图")
