聚乙烯醇缩丁醛
中文名称: 聚乙烯醇缩丁醛;聚乙烯醇缩丁醛PVB
英文名称: Polyvinyl butyral;Poly

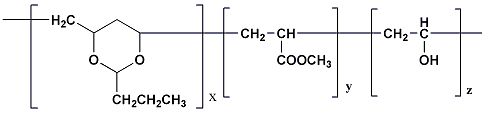

化学式: C16H28O5
分子量: 0
CAS编号: 63148-65-2
质检信息
质检项目 指标值
熔点 165-185°C
折射率 1.485
密度 1.08
酸值/(mgKOH/g) ≤0.2
粘度/(mm2/s) 15~35
软化温度 60-65℃
丁醛基,% 45.0~49.0
水分,% ≤2.0含量 98
基本信息
性 状:
聚乙烯醇缩丁醛白色或浅黄色粉末。系一种热塑性高聚物。具有优良的柔软性和挠曲性。吸湿率小于4%。耐气候性强,但化学稳定性不高。溶于乙醇、乙酸乙酯和二氯乙烯等,不溶于烃类和油类。相对密度1.107。软化点60~65℃。
产品用途
1.聚乙烯醇缩丁醛可用于制成安全玻璃,用于汽车、舰艇的风窗玻璃及高层建筑的窗玻璃等。
2.聚乙烯醇缩丁醛可用于制作制造无色透明薄膜。粘合剂。织物涂层。防护涂料。
3.聚乙烯醇缩丁醛用于安全玻璃,用于汽车、舰艇的风窗玻璃及高层建筑的窗玻璃,用作粘合剂及涂料等,无色透明薄膜,织物涂层。防护涂料。4.用作良好的耐水性结合好的防粘连性,好的流动性和优良的颜料湿润性(这使聚乙烯醇缩丁醛树脂理想地用于生产颜料糊)使聚乙烯醇缩丁醛树脂系列很适合作印刷油墨的粘结料,如果适当地拟定配方,这种油墨是无臭无味的。因为在聚乙烯醇缩丁醛系列中的树脂易溶于不含有害物质的溶剂中(如乙醇),对有机基材如醋酸纤维素薄膜,聚脂薄膜和聚苯乙烯以及对铝箔有优良的粘附性,它们对于食品包装用胶印和凹印油墨是理想的。这里,低分子量的SD-1,SD-2,SD-3是优先选择的。对成问题的表面,例如具预处理表面的聚烯烃薄膜的粘附能通过混入氨烷基硅烷来改进。丝印印刷油墨能和SD-5和SD-6配制。
生产方法
聚乙烯醇缩丁醛(PVB)是制备夹层安全玻璃的必备材料,随着汽车和建筑行业的发展,夹层安全玻璃的用量越来越大,有广阔的市场前途.PVB在合成的过程中容易结块,影响后处理工序.为解决这一问题,目前各个生产厂家都是在合成的过程中加入各种乳化剂,达到分散的目的,但这又增加了去除乳化剂的工序,增加生产难度和成本.本实验通过研究发现,丁醛在反应体系中的分散不均匀是造成结块的主要原因.通过改变工艺条件,在40-60℃的条件下,将正丁醛加入PVA溶液中,可保证正丁醛分散均匀,降至适当温度后,再滴加盐酸,这样在不加任何乳化剂的条件下也得到了粉末状的PVB产品.研究发现,影响PVB质量因素的还有升温速率,搅拌快慢,后处理温度,水洗等.中试放大实验所得的PVB的缩醛度为77.7%,并制得薄膜及夹层安全玻璃,进行了性能测试. 选用四种增塑剂与自制PVB树脂混合,制得薄膜,利用相容性,拉伸强度,断裂伸长率,玻璃化转变温度,熔体流动速率等数据探讨了不同种类及不同用量的增塑剂对PVB薄膜性能的影响.实验结果表明,极性高的增塑剂与PVB树脂的相容性好,四种增塑剂与PVB的相容性大小依次为:DEHP>DOP>DBP>DOS.在相容范围内,随着增塑剂含量的增加,PVB薄膜的拉伸强度降低,断裂伸长率增加,玻璃化转变温度降低,熔体流动速率增加.而且DEHP对PVB的增塑效果最好。
产品信息 [产品信息] 25kg [级别] 工业级
