二硅化钽

中文名称：二硅化钽

中文别名：二矽化钽

英文名称：Tantalum disilicide

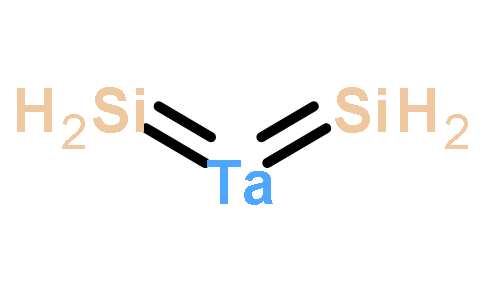

分子式：Si2Ta

分子量：237.11900

CAS号：12039-79-1

质检信息

质检项目        指标值

含量               ≥99.99%

PSA：           0.00000

LOGP：        -0.76160

化学特性

二硅化钽是一种无机化合物，二硅化钽具有高熔点、低电阻率、抗腐蚀、抗高温氧化性。

产品用途

二硅化钽与硅、碳等基体材料具有良好的兼容性等优异性能，作为栅材料、集成电路的连结线路、高温抗氧化涂层等，在电热元件、高温结构部件、电子器件等方面得到了较广泛的研究与应用，还可用作精细陶瓷原料粉。

生产方法

二硅化钽制备TaSi2粉末制备方法包括如下步骤：将-500目硅粉和-300目钽粉按TaSi2的化学计量比称重。这里为了获得高纯度的产品，需要选用高纯度的硅粉和钽粉，比如纯度99.95或99.99%。选用-500目硅粉与-300目钽粉配合是为了更好地使硅与钽混合均匀，使钽颗粒被硅颗粒包围，有利于在后面燃烧合成的步骤中使硅和钽之间更容易接触反应。使用化学计量配比是为了得到TaSi2相。在都使用-200目或-300目硅粉和钽粉的情况下，难以获得完全的单相TaSi2相粉末，总会少量的Ta5Si3相。使用粒度更小的原料粉末能够使反应更加完全，但这增加粉末氧含量，反而会阻碍合成反应。具体步骤如下：将-500目硅粉23.6克和-300目钽粉76.4克称重；加入占硅粉和钽粉重量0.5克的NH4Cl粉末；将上述粉末球磨，球料比8：1，球磨时间12小时；将球磨后的粉末装入碳化硅坩埚中，放在振动台上振实到相对密度为40%；将装粉末的坩埚装入合成炉中，抽真空后充入氩气，以每分钟20℃升温至650℃，用钨丝通电引燃硅化钽合成反应；冷却后用氧化锆球和罐破碎得到最终粉末产品，经XRD检测全部为硅化钽相。

产品信息
[重量]	25g
[颜色]	白色
危险性类别
[危险性类别]	非危险品
